立风井防爆门

立风井防爆门

一、产品用途
  立风井防爆门用于立风井井口,当风机停机时,能自动打开井口,保护矿井。

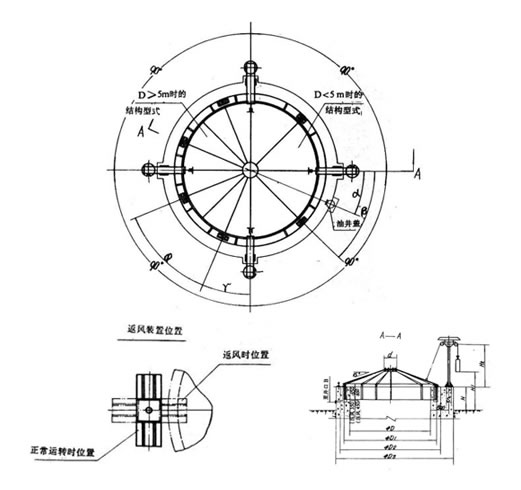

立风井防爆门结构示意图片

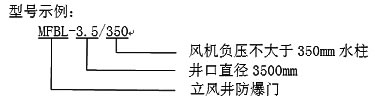

二、MFBL立风井防爆门型号、规格

  立风井防爆门按风机负压分为不大于350mm水柱和不大于450mm水柱两大类,按井口直径有3个规格,共有6个型号规格,见下表:



风机负压
(mm水柱)
型号规格 图号
≤350 MFBL-3.5/350 B78-375.11
MFBL-5.0/350 B78-375.14
MFBL-6.0/350 B78-375.16
≤450 MFBL-3.5/450 B78-375.2
MFBL-5.0/450 B78-375.5
MFBL-6.0/450 B78-375.7




三、立风井防爆门产品说明
  立风井防爆门为煤炭工业部武汉煤矿设计研究院设计,产品质量标准和检测标准严格执行Q/WMS-3015-2006《立风井防爆门》。
四、立风井防爆门产品主要结构用安装要求
  本立风井防爆门为防爆盖、返风装置、重锤装置等部件组成。
  1、防爆盖采用锥形结构,分四个部分联接而成,每部分由钢板,角钢组焊成型。
  2、返风装置为压板式。
  3、重锤装置由重锤架、滑轮、配重组成。
  4、密封方式采用钢板组焊外圈板固定δ15橡胶板密封。
